Potrubí k digestořím a odsavačům par

Z čeho se trasa skládá

Přehled je orientační. Konkrétní požadavky na rozměr a způsob napojení najdete v montážním návodu ke svému odsavači.

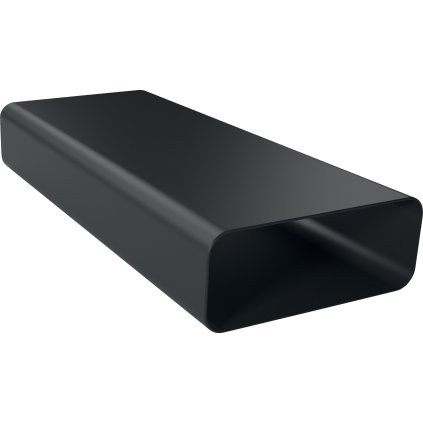

Kulaté, nebo ploché potrubí

Kulaté potrubí lze přímo připojit ke kruhovému vývodu odpovídajícího průměru. Ploché potrubí má menší stavební výšku a používá se tam, kde je prostor pro vedení omezený, například podél stěny nebo nad nábytkem.

Pokud oba tvary kombinujete, potřebujete kompatibilní přechodový díl. Ke každému tvaru existují vlastní kolena i spojky, takže je vybírejte podle potrubí, které používáte, a podle systémové řady.

Kolena a vedení trasy

Každá změna směru znamená další odpor, který musí vzduch při proudění překonat. Trasu proto veďte co nejkratší a nejpřímější cestou a kolena používejte jen tam, kde je to nutné.

V nabídce jsou kulatá i hranatá kolena podle typu potrubí. Před nákupem si trasu načrtněte a spočítejte potřebné rovné úseky, kolena a přechody.

Redukce a přechody

Redukce a přechodové díly propojí potrubí různých rozměrů nebo tvarů. Kromě zmenšení průměru sem patří i přechody mezi plochým a kulatým potrubím, které mění tvar systému. V nabídce jsou například provedení 150/125 mm, 150/120 mm a 150/100 mm.

Zbytečnému zmenšování průřezu se vyhněte, protože může zhoršit výkon odsávání a zvýšit hlučnost. Pokud je redukce nutná nebo ji výrobce pro danou instalaci připouští, použijte vhodný přechod a dodržte minimální rozměr potrubí uvedený v návodu.

Zpětná klapka

Zpětná klapka omezuje proudění vzduchu zpět do místnosti ve chvíli, kdy odsavač neběží. Část odsavačů ji má už z výroby, proto si nejdřív ověřte v návodu, jestli ji spotřebič neobsahuje. Další klapku nepřidávejte automaticky, protože každý prvek v trase znamená další odpor.

Pokud klapku potřebujete, ověřte rozměr, způsob osazení i kompatibilitu s konkrétním odsavačem nebo potrubním systémem. V nabídce jsou provedení pro 100, 120 i 150 mm.

Flexibilní potrubí

Flexibilní potrubí může usnadnit krátké nebo obtížně řešitelné napojení, pokud ho výrobce daného odsavače připouští. Pro delší trasy je z hlediska proudění výhodnější hladké pevné potrubí.

Pokud použijete vrapovanou hadici, veďte ji co nejkratší a podle možností ji dobře natáhněte, aby zůstalo co nejméně záhybů. Zvlněný povrch totiž klade proudícímu vzduchu větší odpor než hladké potrubí.

Než začnete nakupovat

Projděte si celou trasu od odsavače až k místu vývodu a poznamenejte si potřebné délky i počet změn směru. Ověřte přitom rozměr a provedení vývodu odsavače i doporučený potrubní systém.

V bytovém domě si před připojením do stávající větrací šachty ověřte u správce domu nebo podle projektu vzduchotechniky, zda je daný systém pro odsavač s vlastním ventilátorem určený. Ne každou společnou větrací šachtu lze pro tento účel použít. Pokud odtah ven není možný a konkrétní model to umožňuje, lze zvolit recirkulační provoz. Vzduch se pak přefiltruje a vrátí do místnosti, vlhkost z vaření v ní ale zůstává, proto zajistěte běžné větrání kuchyně.
